研祥標準6U COMPACTPC主板處理器 CPC-1818
-

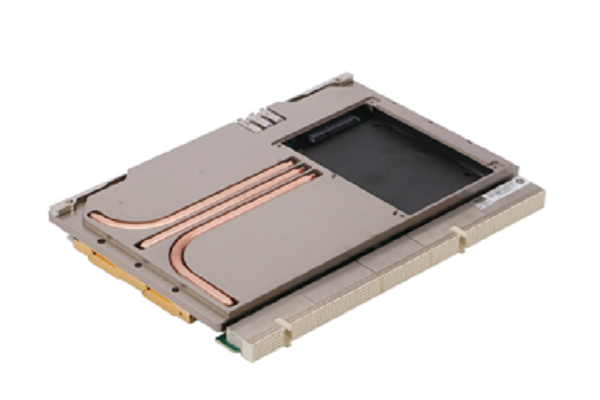

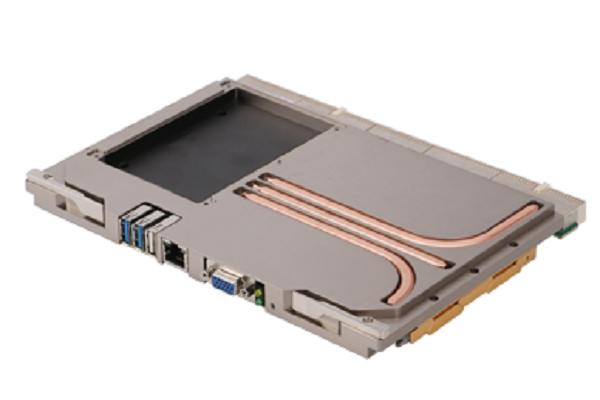

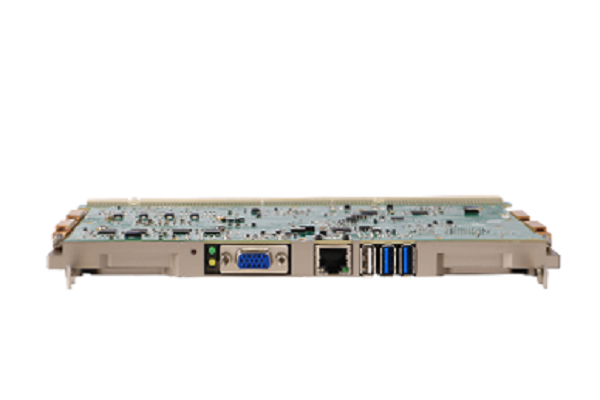

CPC-1818是一款標準6U CompactPCI主板，產品基于Intel? Skylake平臺，采用Intel? 六代高性能、低功耗處理器，板載8GB DDR4內存及 16G SSD存儲，2路VGA，1路DP顯示接口，同時提供及4個千兆網口及串口，USB3.0等豐富IO接口。 產品采用 Intel? Skylake-H 平臺，在提供高性能處理能力同時降低功耗，并且提供以太網 /USB3.0 /SATA3 /串口等豐富IO接口，可實現更高帶寬數據傳輸。產品符合 PICMG 2.0 CompactPCI? 規范，另有寬溫加固版本可選，滿足車載、艦載、機載、星載、彈載及軌道交通等對可靠性和可用性有較高要求的應用領域。
產品規格
系 統 配 置 |
處理器 |
Intel? Core? i7-6822EQ Processor 2.0GHz (8M Cache, up to 2.80 GHz，4核8線程)，或Intel? Core? i3-6102E 1.9GHz Processor(3M Cache 雙核4線程) |
芯片組 |
Intel?Skylak-H +PCH-H CM236 |
|
內存 |
板載8GB，DRR4 2133，支持Un-buffered NO ECC雙通道功能 |
|
顯示接口 |
VGA×2（其中一路背板引出），DP×1；支持操作系統下三顯輸出 |
|
LAN |
前面板2個千兆以太網口 后背板：2路獨立的10/100/1000M以太網口到后IO板 |
|
IO接口 |
USB：4路，其中前面板USB3.0×2，后背板引出USB2.0×2 COM：前面板提供1個標準DB9串口，支持RS232/RS485/RS422，后面板1個DB9串口支持RS-232 前板PS/2鍵盤鼠標復合接口×1 |
|
存儲 |
板載SSD 16GB或mSATA（二選一），同時提供四路SATA信號引出到后IO |
|
工作溫濕度 |
工作溫度： -25℃ ~ +55℃ 相對濕度：10%~90% 非凝結 |
|
貯存環境 |
溫度：-40℃～+80℃ 濕度：10%～95%（非凝結狀態） |
|
機械規格 |
尺寸規格：233.3mm（長）×162mm（寬）×19.2mm（高） 沖擊：20g，11ms 振動(5Hz-200Hz)： 1.5g (工作狀態) 2.0g (非工作狀態) |
|
兼容規范 |
PICMG 2.0 R3.0 Compact PCI Specification |
|
操作系統 |
Windows7 32/64bit、Windows8.1 64bit、Linux |
|
