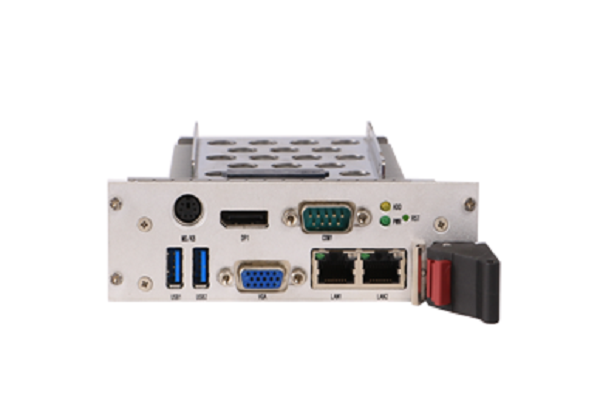

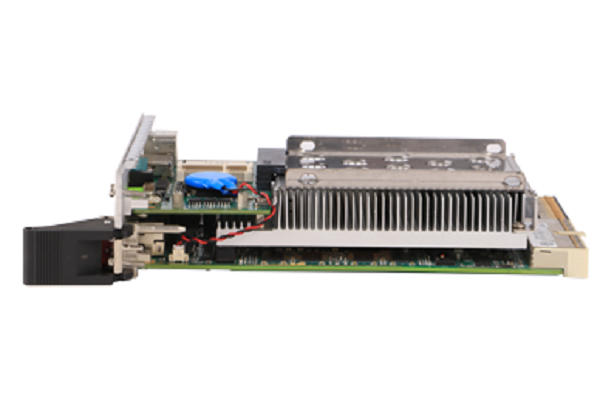

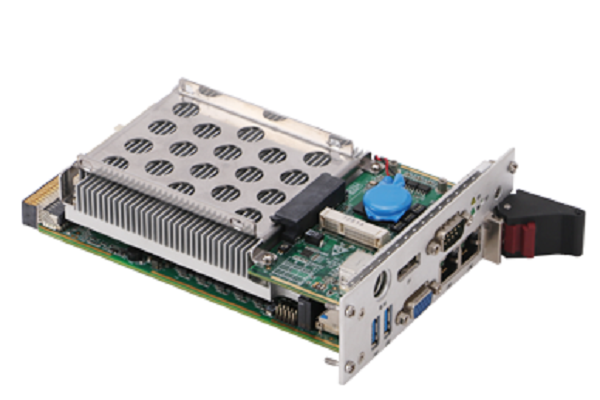

研祥標準3U COMPACTPCI主板 CPC-3816B
-
CPC-3816B是一款標準3U CompactPCI主板。主板采用Skylake平臺CM236芯片組，板載最新 8GB DDR4 2133MT/s內存，采用Intel六代高性能的處理器，圖形核心整合Intel? HD Graphics圖形引擎、支持DX11及3D輸出。IO接口豐富，提供16G SSD板載存儲，2路VGA，1路DP顯示接口，2個USB3.0/USB2.0接口，2個USB2.0，2個串口，3個SATA3.0接口及4個千兆網口。 該產品處理器、內存、硬盤等主要部件采用板載設計，最大限度的保證系統的高可靠性，面向航天航空、機載車載等苛刻環境，滿足雷達、電子對抗、火炮控制、數據采集等應用領域需求。同時，產品設計遵循EN50155 規范，為軌道交通應用提供性能優異的高可靠平臺。
可選配置：
1、CPC-3816B-01/Skylake/I7-6822EQ/8G DDR4/VGAx1/DPx1/SATA/板載16G SSD/LAN x2/COMx1
2、CPC-3816B-02/Skylake/I3-6102E/8G DDR4/VGAx1/DPx1/SATA /MSATAx1/LAN x2/COMx1
3、CPC-3816B-03/Skylake/I7-6822EQ/8G DDR4/VGAx1/DPx1/SATA /MSATAx1/LAN x2/COMx1
4、CPC-3816B-04/Skylake/ I3-6102E/8G DDR4/VGAx1/DPx1/SATA/板載16G SSD /LAN x2/COMx1
5、CPC-RP3816B/VGAx1/SATA x2 /LAN x2/COM x1/USB x2
備注：也可以根據客戶需求定制服務。
產品規格
系 統 配 置 |
處理器 |
Intel? Core? i7-6822EQ Processor 2.0GHz (8M Cache, up to 2.80 GHz，4核8線程)，或Intel? Core? i3-6102E 1.9GHz Processor(3M Cache 雙核4線程) |
芯片組 |
CM236芯片組 |
|
內存 |
板載8G DDR4內存，DRR4 2133 內存顆粒，支持Un-buffered NO ECC雙通道功能 |
|
顯示接口 |
VGA×2（其中一路背板引出），DP×1；支持操作系統下三顯輸出 |
|
LAN |
前面板2個千兆以太網口 后背板：2路獨立的10/100/1000M以太網口到后IO板 |
|
IO接口 |
USB：4路，其中前面板USB3.0×2，后背板引出USB2.0×2 COM：前面板提供1個標準DB9串口，支持RS232/RS485/RS422，后面板1個DB9 串口支持RS-232 前板PS/2鍵盤鼠標復合接口×1 |
|
存儲 |
板載SSD 16GB或mSATA（二選一），同時提供兩路SATA信號引出到后IO |
|
工作溫濕度 |
工作溫度： -20℃ ~ +55℃ 相對濕度：5%~90% 非凝結 |
|
貯存環境 |
溫度：-40℃～+85℃ 濕度：10%～95%（非凝結狀態） |
|
機械規格 |
尺寸規格：169.3mm（長）×100mm（寬）×8HP 沖擊：20g，11ms 振動(5Hz-200Hz)： 1.5g (工作狀態) 2.0g (非工作狀態) |
|
兼容規范 |
PICMG 2.0 R3.0 Compact PCI Specification |
|
操作系統 |
Windows7 32/64Bit, Windows8.1 64Bit, Linux； VxWorks 支持； |
|
