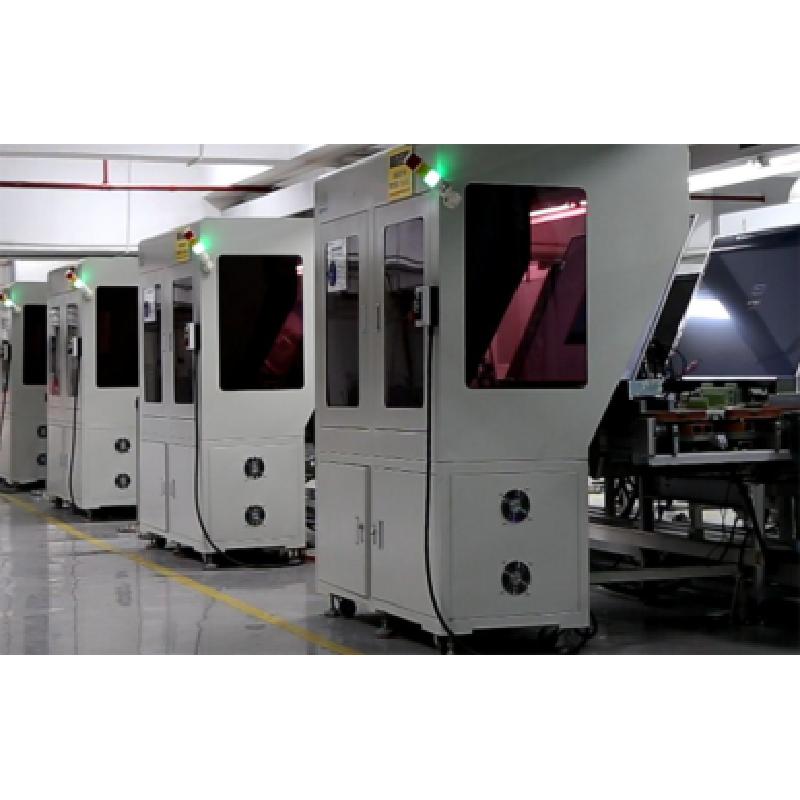

研祥MVS-718T研祥慧視機器視覺檢測設備
-
研祥慧視機器視覺檢測設備MVS-718T，是業界領先的液晶電視檢測系統，能夠實現電視機的全功能自動化檢測，有效提升電視機整機檢測的工作效率和生產效益，能夠達到節省人工、降低制造成本、提高產品質量的當代工業自動化要求，是工業自動化不可或缺的助手。 設備組成形態： ◆ 設備檢測室（固定在產線，2 ～ 4 個工位，依據產線節拍需求調整） ◆ 信號發生裝置（隨待檢液晶電視移動的信號源裝置，需回流復用） ◆ 信號對接系統（對接母端固定在工裝板上，隨工裝板流動，對接公端固定在設備上）
研祥慧視機器視覺檢測設備MVS-718T，采用分布式系統架構，由高性能工業服務器、高清工業相機、智能傳感器構成，有效的提高了生產效率與保障了產品質量，
其具有如下特性：
◆ 分布式架構，易于擴展，伸縮性強，高效簡潔
◆ 工業以太網交互信息、指令，穩定、實時
◆ 基于先進的軟件開發環境、自主圖形算法，安全、可靠
◆ 高性能工業服務器與高清工業相機，運算效率高、精度高
◆ 方便的維護艙門、推拉裝置和安全鎖
◆ 定制尺寸，適于生產現場與運輸
◆ 檢測電視整機的完整功能接口
◆ 檢測尺寸范圍廣
| 電視機整機功能檢測技術規格表 |
|||||
| 接口功能 |
項次 |
機器視覺設備選型 |
|||
| 基本型 |
增強型 |
豪華型 |
可定制項 |
||
| 檢測時間 |
單項功能或項次，備注1 |
1200ms |
900ms |
700ms |
|
| 整體檢測時間，備注2 |
70s |
60s |
55s |
||
| 設備尺寸 |
占用產線工位數 |
1 |
4 |
4 |
√ |
| HDMI視頻輸入 |
圖像有無 |
√ |
√ |
√ |
|
| 圖像缺色 |
√ |
√ |
|||
| 無聲音 |
√ |
√ |
√ |
||
| 1920x1080分辨率 |
√ |
√ |
√ |
||
| 4k分辨率 |
√ |
||||
| 偏色 |
√ |
||||
| 橫條/豎條 |
√ |
||||
| AV視頻輸入 |
圖像有無 |
√ |
√ |
√ |
|
| 圖像缺色 |
√ |
√ |
|||
| PAL制 |
√ |
√ |
√ |
||
| NTSC制 |
√ |
√ |
√ |
||
| 偏色 |
√ |
||||
| 橫條/豎條 |
√ |
||||
| 音頻輸入 |
聲音有無 |
√ |
√ |
√ |
|
| 聲道左右 |
√ |
||||
| 聲音高低 |
√ |
||||
| 分量視頻輸入 |
圖像有無 |
√ |
√ |
√ |
|
| 圖像缺色 |
√ |
√ |
|||
| 1920x1080分辨率 |
√ |
√ |
√ |
||
| 偏色 |
√ |
||||
| 橫條/豎條 |
√ |
||||
| VGA輸入 |
圖像有無 |
√ |
√ |
√ |
|
| 圖像缺色 |
√ |
√ |
|||
| 1920x1200分辨率 |
√ |
√ |
|||
| 偏色 |
√ |
||||
| 橫條/豎條 |
√ |
||||
| VGA audio輸入 |
聲音有無 |
√ |
√ |
||
| 聲道左右 |
√ |
||||
| 聲音高低 |
√ |
||||
| 麥克風輸入 |
聲音分析 |
√ |
√ |
||
| USB接口 |
連接識別 |
√ |
√ |
√ |
|
| 文件播放（靜態） |
√ |
||||
| SD卡 |
連接識別 |
√ |
√ |
||
| 盤符識別 |
√ |
√ |
|||
| 視頻輸出 |
圖像有無 |
√ |
√ |
√ |
|
| 圖像缺色 |
√ |
√ |
|||
| PAL制 |
√ |
√ |
√ |
||
| NTSC制 |
√ |
√ |
√ |
||
| 揚聲器輸出 |
聲音有無 |
√ |
√ |
√ |
|
| 聲道左右 |
√ |
√ |
|||
| 聲音高低 |
√ |
||||
| WIFI |
圖標識別 |
√ |
√ |
√ |
|
| 地址讀取 |
√ |
√ |
|||
| 網絡（有線） |
連接識別 |
√ |
√ |
√ |
|
| 圖標識別 |
√ |
√ |
|||
| 地址讀取 |
√ |
√ |
|||
| 系統/版本信息 |
指定信息讀取 |
√ |
|||
| 藍牙 |
配對后界面顯示設備名稱 |
√ |
|||
| 背光調節 |
亮暗變化 |
√ |
|||
| 檢測結果 |
警示燈 |
√ |
√ |
√ |
|
| 電子報告 |
√ |
√ |
√ |
||
| 網絡報告 |
√ |
√ |
√ |
||
| 打印報告 |
√ |
||||
| 不良品貼碼 |
△ |
||||
| RF射頻 |
圖像有無 |
△ |
|||
| 雪花點 |
△ |
||||
| 扭曲 |
△ |
||||
| 馬賽克 |
△ |
||||
| 耳機輸出 |
聲音有無 |
△ |
|||
| 3D顯示 |
偏振式 |
△ |
|||
| 重低音（內置） |
聲音有無 |
√ |
|||
| 重低音（外置） |
聲音有無 |
△ |
|||
| 按鍵檢測 |
功能有無 |
△ |
|||
| 敲變檢查 |
圖像有無 |
△ |
|||
| 聲音斷 |
△ |
||||
| 屏變檢查 |
有無變化 |
△ |
|||
| 變化方向 |
△ |
||||
| 注：如上“√”表示支持，“△”表示設備構造差異較大，對生產線檢測品定位有標準化、精度要求 |
|||||
